КВ-1/КВ-2

КВ-1, Ленинградский фронт, март 1942 г.
В соответствии с постановлением Комитета Обороны СССР в конце 1938 года в СКБ-2 Кировского завода в Ленинграде (Главный конструктор Ж.Я. Котин) началось проектирование нового тяжелого танка с противоснарядным бронированием, получившего название СМК (Сергей Миронович Киров). (Разработкой еще одного тяжелого танка, названного Т-100, занимался Ленинградский завод опытного машиностроения имени Кирова - завод № 185).


Ведущим конструктором танка СМК был А.С. Ермолаев. Первоначальным проектом предусматривалось создание трехбашенной машины, при этом ее масса достигала 55 т. В процессе работы от одной башни отказались, а сэкономленный вес позволил усилить утолщение брони. Параллельно с СМК группой дипломников Военной академии механизации и моторизации имени Сталина, проходивших под руководством Н.Ф. Шашмурина практику на Кировском заводе, был разработан проект однобашенного тяжелого танка KB (Клим Ворошилов). По сути дела, KB представлял собой уменьшенный по длине на два опорных катка СМК с одной башней и дизельным двигателем. На завершающем этапе проектирования однобашенного танка ведущим конструктором проекта был назначен Н.Л. Духов.

В августе 1939 года СМК и KB были изготовлены в металле. В конце сентября оба танка участвовали в показе новых образцов бронетанковой техники на НИБТ полигоне в Кубинке. 19 декабря 1939 года тяжелый танк KB был принят на вооружение Красной Армии.

Несколько ранее опытные тяжелые танки придали 20-й танковой бригаде, участвовавшей в боях на Карельском перешейке. Первый бой они приняли 17 декабря при попытке прорыва Хоттиненского укрепрайона "линии Маннергейма". При этом танк СМК подорвался на мине и был оставлен экипажем.

Танк KB показал себя с лучшей стороны, однако, очень быстро выяснилось, что 76-мм пушка Л-11 слаба для борьбы с дотами. Поэтому в сжатые сроки был разработан и построен танк КВ-2 с башней увеличенного размера, вооруженный 152-мм гаубицей. К 5 марта 1940 года три КВ-2 были отправлены на фронт.

Фактически серийное производство танков КВ-1 и КВ-2 началось в феврале 1940 года на Ленинградском Кировском заводе (ЛКЗ). В соответствии с постановлением СНК СССР и ЦК ВКП(б) от 19 июня 1940 года к выпуску KB должен был подключиться и Челябинский тракторный завод (ЧТЗ). 31 декабря 1940 года была произведена опытная сборка первого KB уральского производства. Одновременно в Челябинске началось строительство специального корпуса для сборки тяжелых танков.

Планом опытных работ на 1940 год предусматривалось создание новых образцов танка КВ. Так, к 1 ноября предполагалось изготовить два KB с броней 90 мм, один с пушкой Ф-32, другой - с 85-мм пушкой. К 1 декабря должны были быть готовы еще два KB с броней 100 мм и с аналогичным вооружением. Эти танки были построены и получили обозначение КВ-3 (объекты 220, 221,222).

План производства на 1941 год предусматривал выпуск 1200 танков КВ. Из них на Кировском заводе-1000 (400 КВ-1, 100 КВ-2, 500 КВ-3) и 200 КВ-1 на ЧТЗ. Однако война внесла коррективы в этот план, в частности, к производству КВ-3 так и не приступили. Что же касается выпуска КВ-1 на ЧТЗ, то до 22 июня 1941 года там было собрано всего несколько танков. Всего же в 1940 году было построено 243, а в первом полугодии 1941 года - 393 танка КВ.

Корпус танка сваривался из катаных броневых листов, максимальная толщина которых достигала 75 мм. Башня изготавливалась в двух вариантах - сварном и литом. В свою очередь, сварных башен также было две - с прямоугольной и закругленной кормой. Максимальная толщина брони у сварных башен достигала 75 мм, у литых - 95 мм. В 1941 году толщину брони сварных башен довели до 105 мм путем установки 25-мм экранов, которые крепились при помощи болтов. (Не совсем понятно, зачем это делалось - в 1941 году бронирование КВ-1 было и без того избыточным?).
КВ-1 с бортовым номером 7 1-й танковой дивизии на подступах к Ленинграду, август, 1941 г.
На танках первых выпусков устанавливалась 76-мм пушка Л-11, затем Ф-32 того же калибра, а с осени 1941 года - 76-мм пушка ЗИС-5. Кроме того, танк вооружался тремя пулеметами - спаренным, курсовым и кормовым. На части машин устанавливался и зенитный пулемет ДТ. Боекомплект состоял из 135 пушечных выстрелов и 2772 патронов к пулеметам. Танк был оснащен телескопическим прицелом ТОД-6, перископическим - ПТ-6 и командирской панорамой ПТ-К.

На КВ-1 устанавливался 12-цилиндровый четырехтактный V-образный дизель жидкостного охлаждения В-2К мощностью 500 л.с. (368 кВт) при 1800

об/мин. Трансмиссия включала в себя многодисковый главный фрикцион сухого трения, пятискоростную коробку передач тракторного типа весьма неудачной конструкции, многодисковые бортовые фрикционы, двухступенчатые планетарные бортовые передачи. Тормоза были ленточные, плавающие.

Ходовая часть танка применительно к одному борту состояла из 6 опорных катков малого диаметра с внутренней амортизацией и 3 обрезиненных поддерживающих катков. (С конца 1941 года на танки стали устанавливаться поддерживающие катки без резиновых бандажей - сказывался дефицит резины.) Ведущее колесо цевочного зацепления имело съемный зубчатый венец. Подвеска опорных катков - индивидуальная торсионная. Гусеница шириной 700 мм состояла из 87-90 траков с шагом 160 мм.

Максимальная скорость танка достигала 34 км/ч, а запас хода по шоссе - 250 км.

На КВ-1 устанавливалась радиостанция 71-ТК-3 (позже-ЮР) и танковое переговорное устройство ТПУ-4бис.

Боевая масса танка составляла 47,5 т, экипаж состоял из 5 человек.

Основное отличие танка КВ-2 заключалось в установке новой башни больших размеров. Общая высота машины достигла 3240 мм. В башне, в маске, закрытой снаружи броневым кожухом, были установлены 152-мм танковая гаубица М-10 обр. 1938/40 года и спаренный с ней пулемет ДТ. В норме башни имелась дверца, рядом с которой в шаровой опоре размещался еще один ДТ. На танке сохранился также и курсовой пулемет в лобовом листе корпуса. Для стрельбы использовались телескопический прицел ТОД-9, перископический - ПТ-9 и командирская панорама ПТ-К. Боекомплект состоял из 36 выстрелов раздельного заряжания и 3087 патронов. Силовая установка, силовая передача, ходовая часть, электро- и радиооборудование - остались такими же, как и на КВ-1. Танк КВ-2 был выпущен в ограниченном количестве, после начала Великой Отечественной войны его производство прекратили.
Сгоревший советский тяжелый танк КВ-1. Это довольно редкий экземпляр — с танковой 76,2-мм пушкой Л-11. Такие орудия ставили на танки КВ-1 первых выпусков.Впоследствии пушку Л-11 заменили на 76-мм орудие Ф-32, а осенью 1941 года — на орудие ЗиС-5 с большей длиной ствола в 41,6 калибра.
Следует отметить, что в 1940-1941 годах велись проектные проработки танков со 107-мм пушной: КВ-4 (объект 224) и КВ-5 (объект 225), 152-мм самоходной артустановки (объект 212), ремонтно-эвакуационного тягача (объект 214) и танка-электротральщика (объект 218), в которых широко использовались узлы и агрегаты танков КВ-1 и КВ-2.

Во второй половине 1941 года выпуск танков на Кировском заводе существенно возрос. К производству многих узлов и агрегатов подключились такие крупные ленинградские предприятия, как Ижорский и Металлический заводы, и другие.

В связи с постоянно ухудшавшейся обстановкой на Северо-Западном фронте, начиная с июля 1941 года, в несколько этапов проводилась эвакуация людей и оборудования из Ленинграда в Челябинск. 6 октября 1941 года Челябинский тракторный завод был переименован в Кировский завод Наркомтанкопрома в Челябинске (ЧКЗ). Этот завод, прозванный в народе "Танкоградом", стал главным производителем тяжелых танков и САУ вплоть до конца Великой Отечественной войны.

Из-за нехватки дизельных двигателей В-2, единственным изготовителем которых был завод № 75 в Харькове, танки КВ-1, так же как и Т-34, какое-то время выпускались с бензиновыми моторами М-17.
КВ-1, подбитый в ходе сентябрьских боев 1941 года на Карельском перешейке.
В 1942 году на смену КВ-1 было начато производство модернизированного варианта - КВ-1с ("с"-скоростной). Массу танка снизили до 42,5 т за счет уменьшения толщины броневых листов корпуса, массы агрегатов силовой передачи и ходовой части (гусеница сужена до 608 мм), а также уменьшения габаритных размеров башни. Башня - литая, новой обтекаемой формы, с командирской башенкой. Вооружение осталось прежним. Боекомплект сначала состоял из 94 выстрелов, позднее его удалось довести до 114. На КВ-1с была установлена и новая коробка передач с демультипликатором, сконструированная Н.Ф. Шашмуриным и обеспечивавшая восемь передач вперед и две назад, а, кроме того, новый главный фрикцион и усовершенствованные бортовые передачи. КВ-1с был принят на вооружение 20 августа 1942 года. С сентября 1943 года в войска начал поступать новый вариант - КВ-85.

Его появлению предшествовала попытка установить 85-мм пушку в штатную башню КВ-1с. Однако для установки пушки такого калибра потребовалось создание новой литой башни больших размеров и расширение подбашенной коробки. Боекомплект 85-мм пушки Д-5Т конструкции Ф.Ф. Петрова составлял 70 выстрелов. Экипаж танка сократился до 4 человек за счет удаления стрелка-радиста. Курсовой пулемет был жестко закреплен в лобовом листе корпуса - огонь из него вел механик-водитель. Силовая установка, трансмиссия и ходовая часть остались полностью унифицированными с танком КВ-1с.

В 1942 году на базе КВ-1 были построены опытные образцы самоходной артиллерийской установки КВ-7 с двумя пушками ЗИС-5 и тремя пушками-одной ЗИС-5 и двумя калибра 45 мм. По замыслу конструкторов, удвоение и утроение вооружения должно было компенсировать недостаток танков в войсках. В опытном порядке был построен и танк КВ-9, вооруженный 122-мм гаубицей У-11.
Танк, потерянный в Сталинградском сражении. Броня имеет многочисленные выбоины.
На базе танков КВ-1, а затем и КВ-1с с апреля 1942 года выпускался огнеметный танк КВ-8. Корпус остался без изменений, в башне же вместо 76-мм пушки установили 45-мм обр. 1934 года с маскировочным кожухом, воспроизводящим внешние очертания 76-мм пушки. Боекомплект 45-мм орудия состоял из 88 выстрелов. Рядом с пулеметом, спаренным с пушной, устанавливался огнемет АТО-41 (или АТО-42). На танке КВ-8 на базе КВ-1с спаренный пулемет был изъят.

Что касается САУ, то статья о KB была бы неполной без упоминания о первой тяжелой советской серийной самоходной установке СУ-152 (КВ-14), вооруженной 152-мм гаубицей-пушкой МЛ-20. Она была создана в 1943 году на базе танка КВ-1с. Однако история ее разработки и конструкция заслуживают отдельного рассказа.

Следует подчеркнуть, что сам по себе танк KB - машина довольно противоречивой судьбы. Как это ни парадоксально звучит, но в 1941 году этот танк был не нужен - у него просто не было достойного противника. Никаких же явных боевых преимуществ перед средним Т-34, за исключением более толстой брони, он не имел. Вооружение было таким же, а маневренность хуже, чем у тридцатьчетверки. Танкисты не очень любили эту машину: KB мог вдрызг разбить любую дорогу (колесная техника идти за ним уже не могла), его не мог выдержать практически ни один мост, за исключением капитальных каменных. Но самым главным недостатком были крайне ненадежные в работе главный фрикцион, коробка передач, бортовые фрикционы и малоэффективный воздухоочиститель. Словом, трансмиссия танка оставляла желать лучшего, выход ее из строя был массовым явлением.

Как уже упоминалось, часть недостатков трансмиссии была устранена на КВ-1с. Однако на этой модификации в погоне за маневренностью уменьшили толщину брони, и по своим боевым свойствам тяжелый KB еще больше приблизился к средним танкам.

Таким образом, единственным оправданием выпуска KB в 1941-1942 годах параллельно с Т-34 могла бы быть только более мощная пушка, например 85-мм. Но этого сделано не было по той причине, что в тот период пушка калибра 76 мм вполне справлялась со всеми бронецелями противника.

Танк аналогичного KB класса - "тигр" - появился у немцев только в конце 1942 года. И тут судьба сыграла с KB вторую злую шутку - он моментально устарел. Наш танк был просто бессилен против "тигра" с его "длинной рукой" - 88-мм пушной с длиной ствола в 56 калибров. "Тигр" мог поражать KB на дистанциях, запредельных для последнего. Это не замедлило сказаться в бою. Так, например, 12 февраля 1943 года во время одного из боев по прорыву блокады Ленинграда три "тигра" 1-й роты 502-го тяжелого танкового батальона уничтожили 10 KB. При этом немцы потерь не имели.

Несколько сгладить ситуацию позволило появление КВ-85. Но эти машины были освоены с опозданием, выпущено было их немного, и внести существенный вклад в борьбу с немецкими тяжелыми танками они не смогли. Более серьезным противником для "тигров" мог стать КВ-122-серийный КВ-85, вооруженный в опытном порядке 122-мм пушкой Д-25Т. Но в это время цеха ЧКЗ начали покидать первые танки серии ИС. Последние, на первый взгляд продолжавшие линию KB, были уже совершенно новыми машинами.

С 1940 по 1943 год было выпущено 4775 танков KB всех модификаций. Они воевали на всех фронтах Великой Отечественной войны, сначала в составе танковых бригад смешанного состава, потом в составе отдельных гвардейских танковых полков прорыва.
Боевые потери танков КВ были вызваны, в основном, огнем 105-мм гаубиц и 88-мм зениток. Довольно значительное количество танков КВ было потеряно по небоевым причинам, в основном из-за поломок матчасти. А поскольку Красная Армия в то время отступала, то практически все сломанные танки оказались в числе безвозвратных потерь.
КВ-1Э 1941 года выпуска. Потерян на восточном фронте, передан гитлеровцами финской стороне. Танковый музей г. Парола, Финляндия.
Приведем несколько примеров. Так, в 10-й танковой дивизии 15-го мехкорпуса в августовских боях было потеряно 56 из имеющихся 63 танков КВ. 11 танков было потеряно в боях, 11 пропало без вести, а 34 — брошено экипажами из-за неисправности матчасти. В 8-й танковой дивизии из 50 КВ было потеряно 43. Из них 13 подбито, 2 завязли в болоте, а 28 брошено или уничтожено экипажами из-за технических неисправностей.

Тем временем, в июле 1941 года, с конвейера сошел первый КВ-1 образца 1941 года. Наиболее заметым для неопытного глаза отличием была новая 76,2-мм пушка ЗИС-5, хотя эта модификация танка имела множество иных улучшений по стравнению с предыдущими моделами КВ.

На танки стали ставить новую усиленную башню, хотя на все танки башен и пушек не хватало, и часть машин по-прежнему покидали цеха со сварными башнями и пушками Ф-32. К 1942 году на все КВ стали ставить пушки ЗИС-5, а также некоторое время рассматривался вопросо вооружении танка пушкой Ф-34, изначально разрабатывавшейся для среднего танка T-34. Также как и для Т-34, для КВ была разработана новая литая башня, которая была куда более технологичней в производстве.

Вопреки сложившимуся стереотипу, что немцы, якобы резко взялись за создание собственного тяжелого танка «Тигр» только пережив ужас встречи с русскими КВ, хочется сказать, что работы над созданием тяжелого танка (который потом превратился в «Тигр») немцы начали задолго до войны с СССР. Тем не менее, захваченные КВ они периодически использовали на Восточном Фронте. А в 1942 году, при планировании несостоявшегося вторжения на Мальту, немецкое командование даже рассматривало возможность применения роты танков КВ на этом ТВД.
КВ-1, поднятый со дна озера. Ленинградская область, наши дни.
В 1942 году, идя навстречу военным, советские конструкторы начали разработку танка с более легкой броней, по своим ходовым характеристикам близкий танку Т-34. Новый танк получил обозначение КВ-1с (скоростной). Так же, на базе КВ, был построен огнеметный танк с 45-мм пушкой — КВ-8, и еще несколько экспериментальных машин, в том числе гаубичный танк, танк с 85-мм пушкой (Объект 220) и т. д.

Слабая техническая надежность агрегатов, плохое размещение экипажа, плохие приборы наблюдения — вот основные недостатки КВ-1. Однако самая большая проблема — плохо подготовленные экипажи. Зато в умелых руках танк творил поистине чудеса, что еще раз подтверждает тезис нашего сайта о том, что воюют не танки, а люди. Именно на КВ воевали ст. лейтенант Зиновий Колобанов (1-я танковая дивизия), в одном бою уничтоживший 22 немецких танка, и лейтенант Семен Коновалов (15-я танковая бригада) — 16 танков и 2 бронеавтомобиля.

До 1945 года дожило совсем мало KB, использовавшихся в качестве боевых танков. В основном, после демонтажа башни, они служили как эвакуационные тягачи.
КВ-1, Абердинский полигон, США.
Танков KB разных вариантов сохранилось немного. В Центральном музее Вооруженных Сил в Москве находятся КВ-1 и КВ-2; танки КВ-1 установлены на постаменты в г. Ропша Ленинградской области и п. Парфино Новгородской области. В Музее бронетанкового вооружения и техники в Кубинке можно увидеть КВ-1с с опытной 85-мм пушкой С-18; еще один опытный вариант, на этот раз танка КВ-85, установлен в Санкт-Петербурге в Автово. В финском танковом музее Парола сохраняются два КВ-1-один с пушкой Ф-32 и броневыми экранами, другой - с пушной ЗИС-5 и литой башней. КВ-1 с литой башней находится и на Абердинском полигоне в США.

Конструкция танка.

Для 1940 года серийный КВ-1 являлся подлинно новаторской конструкцией, воплотившей в себе самые передовые идеи того времени: индивидуальную торсионную подвеску, надёжное противоснарядное бронирование, дизельный двигатель и одно мощное универсальное орудие в рамках классической компоновки. Хотя по отдельности решения из этого набора неоднократно реализовывались ранее на других зарубежных и отечественных танках, КВ-1 был первой боевой машиной, воплотившей в себе их комбинацию. Некоторые эксперты рассматривают его как этапную машину в мировом танкостроении, оказавшую значительное влияние на разработку последующих тяжёлых танков в других странах. Классическая компоновка на серийном советском тяжёлом танке была применена впервые, что позволило КВ-1 получить наиболее высокий уровень защищённости и большой модернизационный потенциал в рамках этой концепции по сравнению с предыдущей серийной моделью тяжёлого танка Т-35 и опытными машинами СМК и Т-100 (все — многобашенного типа). Основой классической компоновки является разделение бронекорпуса от носа к корме последовательно на отделение управления, боевое отделение и моторно-трансмиссионное отделение. Механик-водитель и стрелок-радист размещались в отделении управления, три других члена экипажа имели рабочие места в боевом отделении, которое объединяло среднюю часть бронекорпуса и башню. Там же располагались орудие, боезапас к нему и часть топливных баков. Двигатель и трансмиссия были установлены в корме машины.

КВ-2 раннего типа.
Броневой корпус танка сваривался из катаных броневых плит толщиной 75, 40, 30 и 20 мм. Броневая защита равнопрочная (бронеплиты с толщиной отличной от 75 мм использовались только для горизонтального бронирования машины), противоснарядная. Броневые плиты лобовой части машины устанавливались под рациональными углами наклона. Башня серийных КВ выпускалась в трёх вариантах: литая, сварная с прямоугольной нишей и сварная с закруглённой нишей. Толщина брони у сварных башен была 75 мм, у литых — 95 мм, так как литая броня была менее прочной. В 1941 году сварные башни и бортовые бронеплиты некоторых танков были дополнительно усилены — на них на болтах закрепили 25-мм броневые экраны, причём между основной бронёй и экраном оставался воздушный промежуток, то есть этот вариант КВ-1 фактически получил разнесённое бронирование. Не совсем понятно, зачем это было сделано (на самом деле это было сделано из-за дезинформации немцами нашей разведки - были подброшены пропагандистские материалы о тяжелых немецких танках, которых на тот момент у немцев не было, с целью перенапрячь советскую промышленность. Тяжелые танки немцы активно разрабатывали еще с 30-х годов, но применять на восточном фронте не планировали), так как для 1941 года даже штатное бронирование КВ-1 в принципе являлось избыточным. В некоторых источниках ошибочно указывается, что танки выпускались с катаной бронёй толщиной 100 мм и более — на самом деле эта цифра соответствует сумме толщины основной брони танка и экранов.Лобовая часть башни с амбразурой для орудия, образованная пересечением четырёх сфер, отливалась отдельно и сваривалась с остальными бронедеталями башни. Маска орудия представляла собой цилиндрический сегмент гнутой катаной бронеплиты и имела три отверстия — для пушки, спаренного пулемёта и прицела. Башня устанавливалась на погон диаметром 1535 мм в броневой крыше боевого отделения и фиксировалась захватами во избежание сваливания при сильном крене или опрокидывании танка. Погон башни размечался в тысячных для стрельбы с закрытых позиций.

Механик-водитель располагался по центру в передней части бронекорпуса танка, слева от него находилось рабочее место стрелка-радиста. Три члена экипажа располагались в башне: слева от орудия были рабочие места наводчика и заряжающего, а справа — командира танка. Посадка и выход экипажа производились через два круглых люка: один в башне над рабочим местом командира и один на крыше корпуса над рабочим местом стрелка-радиста. Корпус также имел днищевой люк для аварийного покидания экипажем танка и ряд люков, лючков и технологических отверстий для погрузки боекомплекта, доступа к горловинам топливных баков, другим узлам и агрегатам машины.

Вооружение.

На танках первых выпусков устанавливалась пушка Л-11 калибра 76,2 мм с боекомплектом 111 выстрелов (по другим данным — 135). Интересно, что изначальный проект предусматривал ещё и спаренную с ней 45-мм пушку 20К, хотя бронепробиваемость 76-мм танковой пушки Л-11 практически не уступала противотанковой 20К. По всей видимости, прочные стереотипы о необходимости иметь 45-мм противотанковую пушку вместе с 76-мм объяснялись её более высокой скорострельностью и бо́льшим боекомплектом. Но уже на прототипе, направленном на Карельский перешеек, 45-мм пушку сняли и установили вместо неё пулемёт ДТ-29. Впоследствии пушку Л-11 заменили на 76-мм орудие Ф-32, а осенью 1941 года — на орудие ЗиС-5 с большей длиной ствола в 41,6 калибра.

Пушка ЗиС-5 монтировалась на цапфах в башне и была полностью уравновешена. Сама башня с орудием ЗиС-5 также являлась уравновешенной: её центр масс располагался на геометрической оси вращения. Пушка ЗиС-5 имела вертикальные углы наводки от −5° до +25°, при фиксированном положении башни она могла наводиться в небольшом секторе горизонтальной наводки (т. н. «ювелирная» наводка). Выстрел производился посредством ручного механического спуска.

Боекомплект орудия составлял 111 выстрелов унитарного заряжания. Выстрелы укладывались в башне и вдоль обоих бортов боевого отделения.

На танке КВ-1 устанавливались три 7,62-мм пулемёта ДТ-29: спаренный с орудием, а также курсовой и кормовой в шаровых установках. Боекомплект ко всем ДТ составлял 2772 патрона. Эти пулемёты монтировались таким образом, что при необходимости их можно было снять с монтировок и использовать вне танка. Также для самообороны экипаж имел несколько ручных гранат Ф-1 и иногда снабжался пистолетом для стрельбы сигнальными ракетами. На каждом пятом КВ монтировали зенитную турель для ДТ, однако на практике зенитные пулемёты ставили редко.

Двигатель.

КВ-1 оснащался четырёхтактным V-образным 12-цилиндровым дизельным двигателем В-2К мощностью 500 л. с. (382 кВт) при 1800 об/мин, впоследствии из-за общего увеличения массы танка после установки более тяжёлых литых башен, экранов и отмены стружки кромок бронеплит мощность двигателя довели до 600 л. с. (441 кВт). Пуск двигателя обеспечивался стартёром СТ-700 мощностью 15 л. с. (11 кВт) или сжатым воздухом из двух резервуаров ёмкостью 5 л в боевом отделении машины. КВ-1 имел плотную компоновку, при которой основные топливные баки объёмом 600—615 л располагались и в боевом, и в моторно-трансмиссионном отделении. Во второй половине 1941 года из-за нехватки дизелей В-2К, которые производились тогда только на заводе № 75 в Харькове (с осени того же года начался процесс эвакуации завода на Урал), танки КВ-1 выпускались с четырёхтактными V-образными 12-цилиндровыми карбюраторными двигателями М-17Т мощностью 500 л. с. Весной 1942 года было издано постановление о переоборудовании всех находящихся в строю танков КВ-1 с двигателями М-17Т обратно на дизель-моторы В-2К — эвакуированный завод № 75 наладил их производство в достаточном количестве на новом месте.

Трансмиссия.

Танк КВ-1 с оснащался механической трансмиссией, в состав которой входили:
многодисковый главный фрикцион сухого трения «стали по феродо»;
пятиступенчатая коробка передач тракторного типа;
два многодисковых бортовых фрикциона с трением «сталь по стали»;
два бортовых планетарных редуктора.
ленточные плавающие тормоза

Все приводы управления трансмиссией — механические. При эксплуатации в войсках наибольшее число нареканий и рекламаций в адрес завода-изготовителя вызывали именно дефекты и крайне ненадёжная работа трансмиссионной группы, особенно у перегруженных танков КВ выпуска военного времени. Практически все авторитетные печатные источники признают одним из самым существенных недостатков танков серии КВ и машин на его базе низкую надёжность трансмиссии в целом.

Ходовая часть.

Подвеска машины — индивидуальная торсионная с внутренней амортизацией для каждого из 6 штампованных двускатных опорных катков малого диаметра по каждому борту. Напротив каждого опорного катка к бронекорпусу приваривались ограничители хода балансиров подвески. Ведущие колёса со съёмными зубчатыми венцами цевочного зацепления располагались сзади, а ленивцы — спереди. Верхняя ветвь гусеницы поддерживалась тремя малыми обрезиненными штампованными поддерживающими катками по каждому борту. В 1941 году технологию изготовления опорных и поддерживающих катков перевели на литьё, последние лишились резиновых бандажей из-за общей в тот период нехватки резины. Механизм натяжения гусеницы — винтовой; каждая гусеница состояла из 86—90 одногребневых траков шириной 700 мм и шагом 160 мм.

Электрооборудование.


Электропроводка в танке КВ-1 была однопроводной, вторым проводом служил бронекорпус машины. Исключение составляла цепь аварийного освещения, которая была двухпроводной. Источниками электроэнергии (рабочее напряжение 24 В) были генератор ГТ-4563А с реле-регулятором РРА-24 мощностью 1 кВт и четыре последовательно соединённые аккумуляторные батареи марки 6-СТЭ-128 общей ёмкостью 256 А·ч. Потребители электроэнергии включали в себя:
электромотор поворота башни;
наружное и внутреннее освещение машины, приборы подсветки прицелов и шкал измерительных приборов;
наружный звуковой сигнал и цепь сигнализации от десанта к экипажу машины;
контрольно-измерительные приборы (ампер- и вольтметр);
средства связи — радиостанция и танковое переговорное устройство;
электрика моторной группы — стартёр СТ-700, пусковое реле РС-371 или РС-400 и т. д.

Средства наблюдения и прицелы.

Общая обзорность танка КВ-1 ещё в 1940 году оценивалась в докладной записке Л. Мехлису от военинженера Каливоды как крайне неудовлетворительная. Командир машины имел единственный смотровой прибор в башне — панораму ПТК. Механик-водитель в бою вёл наблюдение через смотровой прибор с триплексом, который защищался броневой заслонкой. Этот смотровой прибор устанавливался в бронированном люке-пробке на лобовой бронеплите по продольной осевой линии машины. В спокойной обстановке этот люк-пробка мог быть выдвинут вперёд, обеспечивая механику-водителю более удобный непосредственный обзор с его рабочего места.

Для ведения огня КВ-1 оснащался двумя орудийными прицелами — телескопическим ТОД-6 для стрельбы прямой наводкой и перископическим ПТ-6 для стрельбы с закрытых позиций. Головка перископического прицела защищалась специальным броневым колпаком. Для обеспечения возможности огня в тёмное время суток шкалы прицелов имели приборы подсветки. Курсовой и кормовой пулемёты ДТ могли комплектоваться прицелом ПУ от снайперской винтовки с трёхкратным увеличением.

Средства связи.

Средства связи включали в себя радиостанцию 71-ТК-3, позже 10Р или 10РК-26. На ряде танков от нехватки устанавливались авиационные радиостанции 9Р. Танк КВ-1 оснащался внутренним переговорным устройством ТПУ-4-Бис на 4 абонента.

Радиостанции 10Р или 10РК представляли собой комплект из передатчика, приёмника и умформеров (одноякорных мотор-генераторов) для их питания, подсоединяемых к бортовой электросети напряжением 24 В.

10Р представляла собой симплексную ламповую гетеродинную коротковолновую радиостанцию, работающую в диапазоне частот от 3,75 до 6 МГц (соответственно длины волн от 50 до 80 м). На стоянке дальность связи в телефонном (голосовом) режиме достигала 20—25 км, в движении она несколько уменьшалась. Бо́льшую дальность связи можно было получить в телеграфном режиме, когда информация передавалась телеграфным ключом азбукой Морзе или иной дискретной системой кодирования. Стабилизация частоты осуществлялась съёмным кварцевым резонатором, плавная подстройка частоты отсутствовала. 10Р позволяла вести связь на двух фиксированных частотах; для их смены использовался другой кварцевый резонатор из 15 пар в комплекте радиостанции.

Радиостанция 10РК являлась технологическим улучшением предыдущей модели 10Р, она стала проще и дешевле в производстве. У этой модели появилась возможность плавного выбора рабочей частоты, число кварцевых резонаторов было уменьшено до 16. Характеристики по дальности связи значительных изменений не претерпели.

Танковое переговорное устройство ТПУ-4-Бис позволяло вести переговоры между членами экипажа танка даже в сильно зашумленной обстановке и подключать шлемофонную гарнитуру (головные телефоны и ларингофоны) к радиостанции для внешней связи.
Производство тяжёлых танков КВ-1
                                                                   Танки серии КВ:

КВ-1 — тяжелый танк массой 46–48 т, вооружен 76-мм пушкой. Серийный.
КВ-2 — Тяжелый штурмовой танк, вооруженный 152-мм гаубицей. Серийный.
КВ-220 — тяжелый танк прорыва нового образца массой 63 т, вооруженный 85-мм пушкой. Опытный, но воевал.
КВ-222 — тяжелый танк с броней 90–105 мм, массой 51 т, вооружен 76-мм пушкой. Опытный, но воевал.
КВ-3 («Объект 223») — тяжелый танк массой до 75 т. Планировалось вооружить 107-мм пушкой Ф-42, а в последствии ЗИС-6. Изготовлен со штатной башней КВ-1. Опытный, но воевал.
КВ-4 («Объект 224») — проект сверхтяжелого танка прорыва массой от 85 до 110 т. Опытный.
КВ-5 («Объект 225») — проект 100-тонного танка прорыва или усиления стыков долговременных оборонительных полос. Вооружение 107-мм пушка ЗИС-6. Опытный.
КВ-6 («Объект 226») — тяжелый саперно-химический танк. Опытный.
КВ-7 («Объект 227») — два варианта безбашенного танка КВ: двухпушечный 76-мм и трехпушечный 76-мм и 2 — 45-мм (оба эти танка были изготовлены под индексом КВ-7). Опытные.
КВ-8 («Объект 228») — огнеметный танк. Серийный.
КВ-9 («Объект 229») — тяжелый штурмовой танк, вооруженный 122-мм гаубицей. Опытный.
КВ-10 («Объект 230») — разночтение в документах. Либо ракетный танк, иначе именуемый КВ-1К, либо недоделанный вариант КВ-85. Опытный.
КВ-11 («Объект 231») — Тоже еще есть неясности и разночтения в документах. Недостроен.
КВ-12 («Объект 232») — Тяжелый химический танк для постановки дымовых и огневых завес. Опытный.
КВ-13 («Объект 233») — Средний скоростной танк тяжелого бронирования. Опытный.
КВ-14 («Объект 236») — Тяжелая САУ, больше известная как СУ-152. Серийный.
КВ-1с («Объект 238») — Скоростной вариант КВ с облегченным бронированием и новой трансмиссией.Серийный.
КВ-8С («Объект 238») — Вариант огнеметного КВ-8 на шасси КВ-1С. Серийный.
КВ-85 («Объект 239») — КВ-1С с башней танка ИС-1. Серийный.

ТТХ КВ-1 образца 1941 года:

Боевая масса, т 47,5
Экипаж, чел. 5
Длина, мм 6750
Ширина, мм 3320
Высота, мм 2710
Клиренс, мм 430
Броня, мм: 30-75
Лоб, борт 75
Корма 60-75
Крыша, днище 30-40
Башня 75
Скорость (по шоссе), км/ч 34
Запас хода (по шоссе), км 250
Подъем, град. 36
Высота стенки, м 0,87
Ширина рва, м 2,70
Глубина брода, м 1,60

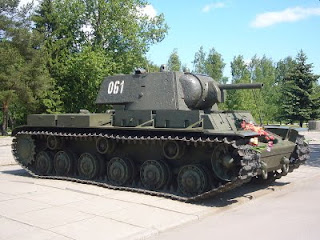

КВ-1 у панорамы "Прорыв блокады Ленинграда"
